کاربرد فرمور مودم چیست و چرا باید به روز رسانی شود؟

تمامی عملکر‌ های مودم‌های ADSL برنامه‌های کاربردی هستند که با تنظیم پارامتر‌های آن‌ها توسط کاربر، امکان ایجاد تغییرات را بر روی مودم فراهم می‌سازد. مهم ترین کار فرمور مودم ایجاد بستر و رابطی برای کاربران است تا بتوانند به سادگی مودم را تنظیم نمایند.اما فرمور مودم نیز مانند هر نرم افزار دیگری ممکن است دچار باگ و مشکلاتی باشد که با گذشت زمان و استفاده کاربران، این مشکلات آشکار میشود. مشکلاتی که ممکن است سبب اختلالاتی در اتصال مودم به اینترنت گردد. همچنین ممکن است ویژگی‌های جدیدی به مودم اضافه شود یا عملکرد‌های سابق آن بهبود گردد. از این رو می‌توان با به روز رسانی فرمور مودم، اشکالات فنی آن را که توسط شرکت سازنده مشخص و رفع شده اند برطرف کرد.

سفت افزار یا Firmware چیست؟

افزاری است که بر روی سخت افزار مودم نصب میشود و امکان ارتباط بین کاربر و مودم را فراهم می کند.این واسط سفت افزار یا Firmware نام دارد.

سفت افزار یا ثابت افزار ترجمه فارسی است که برای کلمه Firmware  در نظر گرفته شده است. تفاوت این کلمه با کلمه Software که به معنای نرم افزار است، تاکید بر روی ثابتی و ایستا بودن است. در واقع فرمور یک دستگاه الکترونیکی مانند مودم، دوربین، تلفن همراه و...، یک نرم افزار واسط می‌باشد که امکان کار را با آن دستگاه فراهم می‌سازد. این نرم افزار بر روی حافظه ROM که فقط خواندنی نوشته می‌شود و امکان تغییر آن وجود ندارد.

نرم

انتخاب لنز مناسب برای دوربین مدار بسته

انواع لنزهای دوربین مدار بسته:

۱-لنزهای ثابت fix

۲-لنزهای فاصله کانونی متغییرvarifocal

۳-لنزهای موتور دارmotorized



لنزهای ثابت همانطور که از اسمشان پیداست دارای فاصله کانونی ثابت بوده و بر اساس نیلز به زاویه و عمق دید انتخاب و نصب میشوند.

لنزهای varifocal  لنزهایی هستند که عمق دید و زاویه دید را میتوان در آنها بصورت دستی تنظیم کرد.

لنزهای موتور دار نیز فاصله کانونی متغییر دارند که تغییر این فاصله کانونی توسط موتور هوشمند تعبیه شده در داخل لنز صورت میگیرد.

فاصله کانونی که بر اساس mm عنوان میشود، بیان کننده ی عمق دید و زاویه دید در لنز ما میباشد.

به این معنی که هر چقدر فاصله کانونی بیشتر باشد عمق تصویر شما بیشتر و هر چقدر فاصله کانونی کمتر باشد زاویه دید شما وسیع تر است.

 انتخاب لنز مناسب برای دوربین های مدار بسته

برای پوشش دادن شی مورد نظر در تصویر تشکیل شده باید چندین مورد را در نظر بگیریم.

– فاصله کانونی لنز که با نماد f  مشخص می شود.

– سایز عمودی و افقی شی که بترتیب با V  و  H  مشخص می شود.

– فاصله از شی تا لنز دوربین که با D مشخص می شود.

– اندازه عمودی و افقی تصویر که بترتیب با v  و h مشخص می شود.

حال به دو فرمول زیر دقت کنید و نمونه ها را در جدول نمایش داده شده بصورت بصری مشاهده کنید.

f= v x D/V

f= h x D/H

با این دو فرمول اندازه فاصله کانونی لنز شما به واحد mm  بدست می آید.

‏H.265 به چه معناست؟

☑️ یکی از استانداردهای فشرده سازی تصاویر می. باشد که اخیرا جایگزین نسل قبلی خود یعنی H.264 شده است.

🔸 این استاندارد نسبت به نسل قبلی خود دارای نرخ فشرده سازی تا ۲ برابر بیشتر در همان سطح کیفیت می باشد یا می تواند کیفیت تصویر را با همان نرخ بیت افزایش دهد.

🔹 این استاندارد فشرده سازی از تصاویر تا رزولوشن ۸۱۹۲×۴۳۲۰ پشتیبانی می کند و به راحتی از دوربین های مداربسته ۴K و ۸K پشتیبانی می کند.

🔸 حجم داده ها و استانداردهای ذخیره سازی یکی از دغدغه های مهم شرکت ها در طراحی و ساخت دستگاه های ذخیره سازی تصاویر دوربین مداربسته می باشد.

🔹 با استفاده از این استاندارد فشرده سازی می توان تصاویر را با نصف حجم فعلی استاندارد H.264 ذخیره کرد و تصاویر را با زمان بیشتر بر روی دیسک سخت ذخیره نمود.

🔸 فرمت H.265 به زودی جایگزین فرمت قبلی فشرده سازی خواهد شد و اکثر دوربین های مداربسته ، دستگاه های ذخیره سازی تصاویر مداربسته مانند دستگاه های DVR و NVR به این استاندارد جدید مجهز خواهند شد.

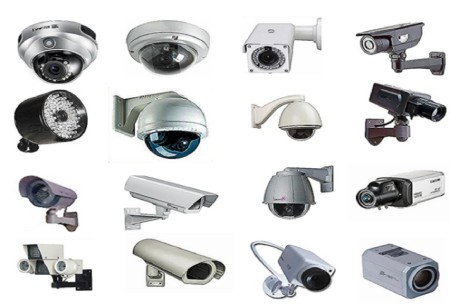

انواع دوربین مدار بسته ( Closed Circuit Cameras )

در بازار چهار دسته بندی کلی برای دوربین های مداربسته وجود دارد که عبارتند از دوربین مداربسته استوانه ای ، دوربین مداربسته دام ، دوربین مداربسته باکس ، دوربین مداربسته مینیاتوری که در این جا راجع به هریک توضیحاتی ارائه شده است. هر یک از این انواع می توانند قابلیت هایی از قبیل تحت شبکه ، آنالوگ ، مادون قرمز ، دید در شب ، Vandal Proof ، Weather Proof ، PTZ ... داشته باشند. در بررسی کلی که در بازار ایران و سایت ها انجام شده است ، شما به عنوان مشتری ممکن است با عناوینی از قبیل دوربین مداربسته دید در شب بیسیم ، دوربین مداربسته PTZ متحرک ، دوربین مادون قرمز ، دوربین مداربسته شبکه و ... مواجه شوید که این موارد نشان دهنده نوع و مدل دوربین نمی باشد بلکه این نام ها نشان دهنده قابلیت های دوربین های مداربسته می باشند. پس در ابتدا لازم است مشتریان و خریداران این محصولات با انواع دوربین مداربسته به تفکیک طراحی و شکل ظاهری شان آشنا شوند و سپس با توجه به کاربری مورد نظرشان ، قابلیت های مد نظر خود را لحاظ کنند. مقالات مربوط به این بخش، اطلاعات جامعی را در رابطه با دوربین های مداربسته ( Closed Circuit Television / Closed Circuit Camera ) و قابلیت های هریک از انواع را در اختیارتان می گذارد. انواع دوربین مداربسته ( CCTV ) در زیر آورده شده است.
دوربین مداربسته استوانه ای (Bullet Cameras)
این دوربین ها را با نام های فشنگی ، لوله ای و استوانه ای نیز در بازار می شناسند و به طور کلی به دوربین هایی که سطح تماس آنها با محل نصب به صورت عمودی میباشد، اطلاق می شود. به دلیل قابلیت مقاومتی این دوربین های مداربسته در محیط های خارجی و مرطوب ، استقبال خوبی توسط مشتریان از این مدل ها انجام شده است. مقاومت این دوربین های لوله ای در برابر رطوبت و گرد و غبار با عددی با عنوان ( IP Ingress Protection ) بیان می شود. به عنوان مثال IP 68 یا IP 67 که هر یک از این دو رقم نشان دهنده میزان مقاومت دوربین می باشد. رقم اول بیانگر مقاومت دوربین در برابر گرد و غبار است و رقم دوم مقاومت دوربین در برابر رطوبت . چنانچه این عدد IP رقم بالاتری داشته باشد ، نشان دهنده مقاومت بیشتر دوربین مداربسته فشنگی در برابر گرد و غبار و رطوبت می باشد. به دلایل بالا این دوربین ها قابلیت عملکرد بالایی در محیط های باز و خارج ساختمان دارند.دوربین مداربسته دام (Dome Cameras)
دوربین مداربسته دام که به آنها دوربین سقفی هم گفته می شود، دارای شکل کروی هستند که مستقیما بر روی سقف و یا دیوار و به طور کلی در مکان های مسقف نصب می شوند و مزیت این دوربین ها این است که حالت کروی این دوربین ها به طور کامل محوطه تحت نظارت را پوشش می دهد و برای افراد حدس زدن اینکه در هر لحظه این دوربین بر چه زاویه ای زوم شده است، مشکل است. کیفیت تصویر این دوربین ها متوسط است و بهای مناسب آنها کاربردشان را گسترده کرده است. این نوع دوربین ها دارای دو مدل هستند که یک مدل دوربین های دام ساده و ثابت هستند و مدل دیگر دوربین های دام چرخشی هستند.دوربین مداربسته باکس (Box Cameras)
به این دوربین ها مدل جعبه ای نیز گفته میشود، کیفیت تصویری این دوربین ها متوسط به بالا ارزیابی شده اند. طراحی این مدل دوربین ها برای نصب در فضای داخلی می باشد اما چنانچه نیاز به نصب خارجی باشد، با قرار دادن دوربین در یک قاب امکان استفاده از این دوربین فراهم می شوند. به طور کلی در محیط هایی که دارای سقف بلند هستند از این مدل دوربین ها استفاده می شود و در صورت لزوم امکان زوم کردن و بررسی دقیق تر بخشی از محیط تحت پوشش وجود دارد. در محیط هایی کارخانه ای و کارگاهی بیشتر از این مدل دوربین جعبه ای استفاده می شود و به این دلیل ، این دوربین ها به دوربین های صنعتی معروفند.دوربین مداربسته مینیاتوری(Miniature Camera)
مدل دیگر دوربین های مداربسته ، مدل مینیاتوری می باشد که این دوربین ها دارای لنز ثابت هستند و از آنجایی که این دوربین ها کیفیت بالایی ندارند، برای محیط های کوچک با نور کافی مورد استفاده قرار می گیرند.
سیستم تحت شبکه سیستم آنالوگ سیستم PTZ سیستم داخلی (Indoor) سیستم خارجی(Outdoor) سیستم وندال پروف ( Vandal Proof ) سیستم مادون قرمز (Infrared/ Night Vision) دوربین تحت شبکه چیست؟
آنچه که به عنوان دوربین تحت شبکه شناخته می شود، در حقیقت دوربینی است که امکان پردازش تصاویر آنالوگ، تبدیل تصاویر به اطلاعات باینری و کد گذاری آنها را در خود دوربین دارد، و قابلیت انتقال دیجیتالی اطلاعات ویدئویی در محدوده اترنت خود به هر دستگاه یا کامپیوتری را داراست. دوربین تحت شبکه امکان استفاده از سنسورهای CMOS و CCD را دارند و در تمامی دوربین های نظارتی که از قدیم در بازار موجود بوده مانند مدل های Box , Bullets , Domes , Infrared , Covert , Wireless قابل استفاده است. دوربین های تحت شبکه به طور معمول در داخلشان به وب سروری تجهیز شده اند که امکان کنترل و دسترسی به آنها از طریق شبکه IP وجود دارد. این شبکه IP می تواند WAN , LAN Intranet , Internet باشد. با استاندارد شدن مرورگرهای وب و نرم افزارهای کاربری، این امکان به کاربران داده شده است که به صورت Local و یا از راه دور تصاویر دوربین تحت شبکه را مشاهده کنند. دوربین های تحت شبکه تلفیقی از قابلیت های دوربین و برخی از قابلیت های کامپیوتری است که نیازی به اتصال مستقیم به کامپیوتر جهت انجام عملکرد خود ندارد و در هر مکانی که پوشش شبکه ای وجود داشته باشد قابل بهره برداری است. مانند تمامی کامپیوترهای داخل شبکه این دوربین دارای آدرس IP مختص به خود و اتصالات مربوط به شبکه ، چه به صورت بی سیم و چه با کابل می باشد و نیاز به نگهداری تکنیکی دارد.دوربین آنالوگ چیست؟
در دوربین های نظارتی آنالوگ در ابتدا سنسورCCD تصویر را دریافت می کند ، سپس تصویر را برای پردازش به صورت باینری در می آورد ، اما قبل از انتقال ویدئو دوباره به آنالوگ تبدیل می کند تا توسط دستگاه آنالوگ از جمله مانیتور ویدئویی یا دستگاه ضبط قابل دریافت شود. برخلاف دوربین های تحت شبکه ، دوربین های آنالوگ وب سرور داخلی ندارند و کدگذاری در آنها انجام نمی شود و به نگهداری تکنیکی نیز نیاز ندارند. این عملکردها در دستگاه های کنترل و ضبط پیاده سازی شده است. تفاوت بین دوربین های تحت شبکه و دوربین های آنالوگ چیست ؟ تفاوت اساسی بین این دو دوربین در روشی است که سیگنالهای ویدئویی انتقال داده می شوند و همچنین محل کد گذاری و فشرده سازی تصاویر در هر کدام متفاوت است.
سیستم داخلی (Indoor System): این نوع سیستم برای نظارت داخلی از قبیل منزل ، فروشگاه و مکان های مسقف استفاده می شود که زاویه وسیع این مدل ها این امکان را به شما می دهد که تمامی اتاق را زیر نظر داشته باشید و یا در محیط های فروشگاهی برای جلوگیری از سرقت مورد استفاده قرار می گیرند . توصیه می شود این مدل دوربین ها در نزدیکی درب خروجی محل مورد نظارت نصب شوند تا امکان بهتری را برای نظارت محیط مورد نظر فراهم کنند . این دوربین ها دارای کیفیت تصویر بسیار خوبی هستند.
سیستم خارجی (Outdoor System): ازاین نوع سیستم گاه با نام Weather Proof و یا Water Proof نیز یاد می کنند ، چراکه دارای قاب هایی هستند که دوربین را از رطوبت ، باران و تغییرات آب و هوایی حفظ می کنند و برای نظارت مکان های غیر مسقف استفاده می شود.
سیستم امنیتی مادون قرمز ( Infrared Security System ): در این نوع سیستم LED هایی در اطراف لنز دوربین می باشند که امکان ضبط ویدئو در تاریکی مطلق را به دوربین می دهند. به این دوربین ها ، دوربین های دید در شب (Night Vision Security)نیز اطلاق می شود چرا که امکان ضبط ویدئویی واضح و با جزئیات را هم در نور کم و هم در تاریکی مطلق فراهم می کند.
سیستم های PTZ System) PTZ ): کلمه PTZ حرف اول کلمات Pan , Tilt , Zoom می باشد که قابلیت Pan امکان حرکت 360 درجه ای را به دوربین می دهد ، قابلیت Tilt امکان حرکت عمودی تا 90 درجه را به دوربین می دهد و قابلیت Zoom نیز امکان بررسی از فاصله نزدیک تر و یا دورتر را فراهم می نماید.
سیستم های وندال پروف (Vandal Proof System ): این سیستم عموما برای محیط هایی طراحی شده است که امکان صورت گرفتن اقدامات خراب کارانه و سرقت برای دوربین وجود داشته باشد ، به همین دلیل در ساخت این دوربین ها از آلیاژهای خاص استفاده می شود که در برابر آسیب ها مقاوم باشند. مقاومت در برابر رطوبت و گرد و غبار با عددی با عنوان آی پی ( Ingress Protection ) بیان می شود. به عنوان مثال IP 68 یا IP 67 که هر یک از این دو رقم نشان دهنده میزان مقاومت دوربین می باشد. رقم اول بیانگر مقاومت دوربین در برابر گرد و غبار است و رقم دوم مقاومت دوربین در برابر رطوبت . چنانچه این عدد IP رقم بالاتری داشته باشد ، نشان دهنده مقاومت بیشتر دوربین مداربسته فشنگی در برابر گرد و غبار و رطوبت می باشد. به دلایل بالا این دوربین ها قابلیت عملکرد بالایی در محیط های باز و خارج ساختمان دارند.

Written by Iran-tejarat.com

نورپردازی دوربین مداربسته ، انواع نورپردازی و فاکتورهای موثر بر آن



تصور می کنید میزان سرقت در شب و مکان های تاریک بیشتر است یا در روز و مکان های روشن؟! این سوال می تواند لزوم وجود نورپردازی دوربین مداربسته را آشکار سازد.

سیستم امنیتی دوربین مدار بسته یکی از رایج ترین و جامع ترین سیستم های ارتقای امنیت است. امروزه انواع مختلفی از این سیستم با کارکردهای ویژه در بازار موجود است. کاربران قادرند با توجه به نیاز خود نوع متناسبی از سیستم دوربین مدار بسته را انتخاب و استفاده نمایند. اما چیزی که در تمام حوزه ها صدق می کند جلوگیری از فعالیت های جنایی است. در واقع شاید مهم ترین رسالت دوربین های مدار بسته جلوگیری از سرقت و سایر فعالیت های جنایی باشد.

نور پایه و اساس سیستم های نظارتی دوربین مدار بسته است. نور در واقع نوعی از انرژی است که در قالب تابش الکترومغناطیس بروز می کند. انسان قادر است تنها طیف بسیار کوچکی از نور را ببیند. این محدوده که نور مرئی نامیده می شود 400 تا 700 نانومتر می باشد. طول موج 400 نانومتر را فرابنفش (Ultra Violet-UV) و 700 نانومتر را فرو سرخ یا مادون قرمز (Infrared-IR) می نامند.

حال باید بدانیم رنگ چیست؟

رنگ از لحاظ فیزیکی طول موجی از طیف مرئی است که بازتابانده می شود. در واقع اگر به یگ برگ، کل طیف نور مرئی را بتابانید، فقط سبز را باز می تاباند. حال اگر فقط نور قرمز را بتابانید، برگ به رنگ سیاه دیده خواهد شد. چرا که نوری بازتابیده نمی شود.

دوربین های مدار بسته نیز به همین صورت کار می کنند. زمانی که در سیستم نور مثلا فقط زرد (حاصل چراغ های خیابان) وجود دارد دوربین نمی تواند تصویری درست ضبط کند. به همین خاطر لازم است از نورپردازی دوربین مداربسته استفاده گردد. دوربین ها قادرند طیفی وسیع تر از چشم انسان را ببینند.



نور سفید (White Light)

این که تصاویر رنگی برای ما حائز اهمیت است یا سیاه و سفید نکته مهمی است. در طراحی سیستم امنیتی دوربین مدار بسته، بخصوص در شب باید این مساله را در نظر گرفت. زمانی که تصویر رنگی مطلوب است، باید از نورپردازی های اصطلاحا Color Corrected بهره جست. نور سفید مورد استفاده در نورپردازی دوربین مداربسته می تواند تاثیر نورهای زرد چراغ های سدیم خیابان و … را تصحیح نماید.

اعمال نور پردازی دوربین مدار بسته با استفاده از نورسفید سبب افزایش کیفیت تصاویر می شود. چرا که نور سفید رنگ ها را تفکیک می کند (به درستی). و محدوده دوربین را روشن می سازد. به علاوه وجود نور سفید می تواند به عنوان عاملی بازدارنده نیز عمل کند. عاملی بازدارنده در مقابل فعالیت های جنایی!

مزایای نور سفید در نورپردازی دوربین مداربسته

·         بازدارندگی (Visible Deterrent)

·         سرعت عملکرد (Quick Start)

·         نصب آسان (Easy Set up)

معایب سیستم نور سفید

·         آلودگی نوری (Light Pollution)

·         فواصل کم (Reduced Distances)

نور فرو سرخ یا مادون قرمز (Infrared)

طول موج های مادون قرمز پس از برخورد با اجسام سبب گرم شدن آن می شوند. طول موج این امواج بین نور مرئی (Visible) و امواج رادیوئی قرار گرقته است. بنابراین می تواند با استفاده از فیلتر جذب گردد. این فیلتر اصطلاحا IR Cut Filter نامیده می شود. لذا زمانی که نور وجود ندارد یا کم است نیز تصویر واضحی به دست می آید. این طول موج با استفاده از چراغ های IR LED تولید می شوند.

انواع IR LEDها را در ادامه می آوریم:

·         متعارف یا ثابت (بدون در نظر گرفتن زاویه یا فاصله)

·         با استفاده از سیستم تنظیم شدت نور

·         تکنولوژی تنظیم شدت نور به صورت هوشمند (بهترین کیفیت و جزئیات)

مزایای سیستم نورپردازی دوربین مداربسته مادون قرمز

·         امکان اختفا (Covert)

·         امکان تصویر برداری جزئیات در فواصل دور (Longer Distance)

·         عدم آلودگی نوری (Not Light Pollution)

معایب نور مادون قرمز

·         بازدارندگی محدود (Limited Deterrent)

·         نصب بسیار دشوار (More Difficult to Set up)

منابع نور

1.        لامپ های رشته ای (هالوژن)

2.        لامپ های فلورسنت

3.        لامپ های HID

4.        لامپ های LED

لامپ های هالوژن مصرف انرژی زیاد و بازدهی کم دارند. لامپ های فلورسنت به دلیل عملکرد پالسی خود مناسب نیستند. لامپ های HID با وجود عمر طولانی و کار آمدی زمان خاموشی بالایی دارند. ولی لامپ های LED دارای بازدهی فوق العاده، توان مصرفی اندک و ثبات رنگ بسیار محبوب می باشند. این نوع لامپ ها سریعا روشن و خاموش می شوند و نیاز به فیلتر ندارند.

زاویه

تنظیم نورپردازی با زاویه دوربین مداربسته و لنز آن مهم است. در صورتی که زاویه و نور به حد کافی محدود شده باشند، عملکرد دوربین افزایش خواهد یافت. در چنین شرایطی دوربین مدار بسته می تواند با استفاده از کنتراست مناطق تیره و روشن، کیفیت بهتری را ارائه دهد. این زاویه اصطلاحا FOV نامیده می شود. واژه FOV برگرفته از کلمه Field of View می باشد. مقادیر FOV برای دوربین های گردان و لنز ثابت در جداول استاندارد آورده شده است.

حالت های محتمل عدم تنظیم زاویه عبارتند از:

1) زاویه نور پردازی دوربین مدار بسته کمتر از زاویه دید دوربین باشد

در این حالت، قسمت مرکزی تصویر بسیار روشن و سفید خواهد بود. لذا کناره های تصویر تاریک تر می شوند.

2) زاویه نورپردازی دوربین مداربسته بیشتر از زاویه دید دوربین باشد

در این حالت نیز اجسامی که در فواصل دورتر قرار گرفته اند وضوح خوبی نخواهند داشت.

فاصله

واحد اندازه گیری میزان نور در سیستم SI لوکس (Lux) است. با توجه به قانون مربع معکوس، اگر فاصله از منبع نور دو برابر شود، میزان نور دریافتی بر اساس لوکس یک چهارم خواهد شد. لذا باید برای جبران این کاهش نور از 4 لامپ اضافی استفاده کرد. وسیله اندازه گیری نور در محیط دستگاه Light Meter نام دارد.  البته واحد اندازه گیری نور مادون قرمز میلی وات بر متر مربع است.



لنز دوربین

با توجه به میزان حداقل و حداکثر نور محیط، حساسیت دوربین مدار بسته تعیین می شود. فاکتور f به همین منظور تعریف شده است. برای مثال در نور معادل 30 لوکس فاکتور F معادل عدد 2.4 است.

هزینه های مربوط به نورپردازی دوربین مداربسته

·         نصب اولیه

هزینه نصب لامپ های متفاوت باهم فرق دارد. برای مثال به ترتیب از قیمت پایین تا بالا داریم:

1.        لامپ های نئون (نیازمند یک نور افکن و هزینه نصب اندک)

2.        لامپ های فلورسنت (نیازمند جرقه زن و بالاست)

3.        لامپ های HID (نیازمند شبکه های پیچیده و حجیم بالاست و بالطبع صرف هزینه بالاتر)

·         نگهداری

·         هزینه کار کرد (مصرف انرژی)

در این مقاله نکاتی در مورد نورپردازی دوربین مداربسته بیان شد. شرکت دوربین مداربسته پویابین، شرکتی معتبر در زمینه مشاوره، فروش و راه اندازی دوربین مداربسته است. کارشناسان فروش این شرکت، خدمات مشاوره رایگان را در زمینه دوربین مدار بسته ارایه می دهند. به شما پیشنهاد می کنیم قبل از تصمیم گیری نهایی و سفارش دوربین مدار بسته، با کارشناسان فروش شرکتپویابین تماس بگیرید و از راهنمایی آن ها استفاده کنید تا بهترین انتخاب ها را داشته باشید.



Written by www.pouyabin.com

معرفی تجهیزات نظارت تصویری (Hisilicon)

دستگاه DVR AHD چهار و هشت کانال 4MP :

• چهار پلی بک همزمان
• رکورد واقعی
• ساپورت هارد 8ترابایت
• منوفارسی
• موس بیسیم

دستگاه ضبط کننده ویدیویی دیجیتال 8 کانال،با کیفیت پخش 1080N، دارای 4 کانال ورودی صدا،دارای دو پورت یو اس بی برای ماوس و فلش مموری،،پشتیبانی از منوی فارسی و تاریخ شمسی

لیست جدید قیمت های دوربین مداربسته

لیست قیمت محصولات دوربین مداربسته و لوازم جانبی دوربین های مدار بسته داهوا را می توانید از لینک زیر دریافت کنید.

برای دریافت لیست قیمتها اینجا کلیک کنید
عنوان: cctv
حجم: 3.61 مگابایت
توضیحات: cctv

دوربین مداربسته همراه کوچک

دوربینی کم حجم با ابعادی کوچک قابل حمل در سعب العبور ترین مکان های جهان یا بلندترین نقطه  دنیا که با وصل شدن به لباس شما صحنه‌ها رو به صورت آنلاین یا در مموری‌ کارت ذخیره میکند!!!

این یکی از شگفتی های صنعت لنز و دوربین در جهان است .امروزه استفاده از این دوربین های کوچک جهت ثبت و ضبط تصاویر در جوانان رواج یافته است .ثبت تصاویر ورزشی ، ماجراجویی ، انجام حرکات رکوردی و بهترین حالات تصاویری که می شود در آینده از بهترین خاطرات گذشته یاد کرد.

فیلم دوربین مداربسته قابل حمل

AXIS D2050-VE Network Radar Detector

آشکارساز شبکه رادیویی AXIS D2050-VE که به عنوان مکمل سیستم نظارت تصویری شما طراحی شده است، با استفاده از تکنولوژی پیشرفته رادار و الگوریتم های هوشمند برای شناسایی مجاهدین و افراد غیرمجاز کاربرد دارد. دقت، به حداقل رساندن آلارم دروغین در هر شرایط جوی و روز و شب کار می کند.

جهت دریافت مطالب بیشتر کلیک کنید

عنوان: AXIS D2050-VE

حجم: 443 کیلوبایت

توضیحات: AXIS D2050-VE

تقویت‌کننده مستقیم وای‌فای

این محصول یک تقویت‌کننده مستقیم وای‌فای از شرکت hammacher است. همانند یک لایه محافظ عمل می‌کند و اجازه نمی‌دهد سیگنال‌های فرکانس‌های رادیویی شبکه بی‌سیم در جهت‌های بی‌استفاده منتشر شوند و در عوض در مسیرها و جهت‌هایی که دستگاه‌ها به طور مستقیم قرار گرفتند؛ منتشر خواهند شد. استفاده از این دستگاه بسیار ساده است و کافی است روتر بی‌سیم خود را به جای قرار دادن روی میز یا نصب روی دیوار، روی این تقویت‌کننده قرار دهید.

این تقویت‌کننده همانند یک آنتن قوی عمل می‌کند و باعث می‌شود سیگنال‌ها در جهت‌های کور و ضعیف خانه منتشر شوند. برخلاف تقویت‌کننده‌های وای‌فای الکترونیکی که تنظیمات و نصب سختی دارند، استفاده از این تقویت‌کننده بسیار ساده است. درون آن یک فناوری انحصاری هفت لایه‌ای استفاده شده که باعث جلوگیری از هدررفت سیگنال‌ها می‌شود و می‌تواند تا ۵۰ درصد محدوده پوشش‌دهی روتر را افزایش دهد. از دیگر مزایای این تقویت‌کننده کاهش نویز، تاخیر، کاهش زمان بافر و جلوگیری از سکته‌های آنی در استریم محتوای مالتی‌مدیا است.

این تقویت‌کننده بدون نیاز به برق کار می‌کند و حدود ۳۰۰ گرم وزن دارد. قیمت این محصول ۶۰ دلار اعلام شده است که شاید کمی گران باشد.

لیست قیمت HIKVISION IP (سری چهارم)

لیست قیمت HIKVISION IP (سری چهارم)

جهت آشنایی با بهترین مارک دوربین مداربسته کلیک کنید

لیست قیمت HIKVISION IP (سری دوم)

لیست قیمت HIKVISION IP (سری دوم)

جهت آشنایی با بهترین مارک دوربین مداربسته کلیک کنید

لیست قیمت HIKVISION IP (سری سوم)

لیست قیمت HIKVISION IP (سری سوم)

جهت آشنایی با بهترین مارک دوربین مداربسته کلیک کنید

فیلم زمین لرزه کرمانشاه از دوربین های مدار بسته

در پی این زمین‌لرزه که کانون آن ثلاث باباجانی در محدوده ازگله بوده است تعدادی از خانه‌ها و ابنیه تخریب شدند.

وی با بیان اینکه براساس اعلام ژئوفیزیک این زمین‌لرزه 7.3 ریشتر بزرگی و در ساعت 21:48 دقیقه عمق 11 کیلومتری از سطح زمین در ازگله را لرزانده است، گفت: شدت این زلزله به حدی بوده که لرزه‌های آن در ایلام، کردستان، آذربایجان غربی، همدان، آذربایجان شرقی، اردبیل، گیلان، مازندران، قم، اصفهان و تهران نیز احساس شده اما در بسیاری از نقاط خسارتی نداشته است.

فیلم زلزله کرمانشاه از دید دوربین های مداربسته

لیست قیمت HIKVISION IP (سری اول)

لیست قیمت HIKVISION IP (سری اول)

جهت آشنایی با بهترین مارک دوربین مداربسته کلیک کنید

فروش دوربین مداربسته پاناسونیک

مشاوره ، طراحی ، فروش ، نصب ، راه اندازی ، آموزش و خدمات پس از فروش

– سامانه های نظارت تصویری هوشمند ، دوربین مدار بسته ( Surveillance System )


– سامانه های نظارت تصویری تحت شبکه ( IP Surveillance Systems )


– سامانه های انتقال تصاویر بر روی خطوط مخابراتی و تجهیزات بی سیم ( Wireless Systems )


– سامانه های کنترل تردد هوشمند ( Access Control Systems )


– سامانه های ضد سرقت اماکن ( Burglar Alarm Systems )


– سامانه های حفاظت پیرامونی ( Perimeter Security Systems )


– سامانه های ارتینگ و ارسترهای حفاظتی ( Earth & Surge protection )


– سامانه های گیت تردد و بازرسی ( Security Gate )


– طراحی و ساخت اتاق کنترل و مانیتورینگ ( Control Center Room )


– طراحی ، ساخت و نصب انواع دکل جهت نصب تجهیزات نظارتی و بیسیم

لیست قیمت دوربین های مداربسته پاناسونیک

جهت آشنایی با بهترین مارک دوربین مداربسته کلیک کنید

اطلاعاتی کامل درباره دوربین های مداربسته

"دوربین مداربسته" چیست؟

واژه "دوربین مداربسته" برگردان فارسی کلمه انگلیسی  closet circuit television  یا به اختصار cctv می باشد. معنی لغوی آن جعبه جادویی مدار بسته است و به دوربین هایی گفته می شود که در جای خود ثابت اند.
دوربین مداربسته به کلیه دوربین هایی اطلاق می گردد که در محل خود ثابت بوده و تصاویر را به یک یا چند محل ارسال می کنند. از آنجا که اغلب این دوربین ها در حفاظت، نظارت و سیستم های مانیتورینگ امنیت بکار می رود این واژه بیشتر به همین حیطه بر می گردد اما معنی فنی آن حتی دوربین های ویدیو تلفن و کنفرانس را نیز دربر می گیرد.

تاریخچه:
نخستین سیستم مداربسته در سال 1942 میلادی توسط شرکت زیمنس آلمان به منظور مشاهده پرتاب موشک های v2 نصب شد. یک مهندس آلمانی بنام "والتر بروچ" مسئول نصب این سیستم بود.
در آمریکا اولین تبلیغ دوربین مداربسته در سال 1949 مربوط به محصولی با نام "وریکون" بود که در تبلیغات گفته میشد به مجوز دولتی نیازی ندارد.از آن پس سیستم های ضبط تصاویر دوربین مداربسته در برخی پایگاه های فضایی بزرگ جهت ضبط تصاویر پرتاب موشک ها بکار گرفته شد و خیلی زود روی موشک ها نصب شد تا جایی که تصاویر را همراه با صدا به زمین ارسال کرد.



 اولین رونمایی از دوربین مداربسته در اماکن عمومی آمریکا در سال 1973 بود. زمانی که در میدان تایمز نیویورک اولین دوربین مداربسته به منظور جلوگیری از جرایم در محدوده نصب شد اما نقش چشمگیری در کاهش جرایم ایفا نکرد. تا ایتکه در سال 1980 دوربین های مداربسته در سطح گسترده ای در سراسر آمریکا بخصوص در مراکز عمومی بکار گرفته شد. بنظر می آمد استفاده از دوربین مداربسته راهی ارزان تر در مقایسه با بکارگیری نیروهای پلیس برای شناسایی جرایم باشد.

بتدریج برخی از حرفه ها و مشاغل بخصوص آنهایی که بیشتر در معرض سرقت قرار داشتند نیز به دوربین مداربسته روی آوردند. در سال 1990 دستگاه های ضبط تصاویر دوربین ها تنها با قابلیت " ضبط بعد از شناسایی حرکت" وارد بازار شدند که استفاده از دوربین مداربسته را در این کشور بسیار بیشتر کرد. تا قبل از آن، دستگاه های ضبط تصاویر تا حد زیادی از نظر میزان حجم ذخیره و قابلیت ها بسیار محدود بود. از نیمه دوم سال 1990 پلیس دوربین های زیادی را در سطح شهرها بخصوص مراکز عمومی ، مدارس و پروژه های ساختمانی نصب کرد.
در انگلستان نیز استفاده از دوربین مداربسته بسیار متداول شد. شهر "نورفولک" انگلستان نخستین جایی در این کشور بود که دوربین ها در آن نصب شدند.بطور کلی در دهه میلادی بین 1990 تا 2000 استفاده از دوربین های مداربسته در بسیاری از کشورها رواج یافت.

کاربردهای دوربین مداربسته
کاربرد اصلی و عمده دوربین های مداربسته در سیستم های حفاظتی است اما کاربرد های آن به سیستم های حفاظتی محدود نبوده و از آن فراتر میرود کاربردهایی از قبیل کاربردهای پلیسی ، نظامی، فضایی ،صنعتی ، کنترل ترافیک ، ارتباطات ویدیویی، و تصویر برداری نامحسوس.



 - جلوگیری از ارتکاب جرایم:
کاربرد دوربین های مداربسته در جلوگیری از ارتکاب جرایم بسیار وسیع است. از جلوگیری از جرایم رانندگی تا جرایم جنایی. استفاده نامحسوس از دوربین های مخفی نیز بسیار رواج یافته است. بطور مثال می توان به دوربین های دستگاه های خود پرداز اشاره کرد که برای شناسایی جرایمی چون وارد کردن تصادفی رمز کارت اعتباری کاربرد دارد.

آخرین تحقیقات آماری از شهر های بزرگ آمریکا و انگلستان نشان می دهد بعد از نصب دوربین های مداربسته در پارکینگ ها 51 درصد از تعداد جرایم کاسته شده است. در فرودگاه ها میزان کاهش جرایم 23% و در سایر مراکز عمومی روی هم رفته این مقدار 7% بوده است.



 -کاربرد صنعتی:
در کارخانجات صنعتی نیز از دوربین های مداربسته در محل ها یا مراحلی از کار که حضور فیزیکی انسان خطرناک،دشوار یا حتی غیر ممکن است نیز بهره گرفته می شود. در کارخانجاتی مثل کارخانجات شیمیایی یا نیروگاه های هسته ای.در مراکز صنعتی استفاده از دوربین های اسکن خط تولید و دوربین های حرارتی رواج زیادی دارد.



  -کنترل ترافیک:
امروزه در اکثر کشورهای جهان از دوربین های مداربسته برای کنترل ترافیک وسایل نقلیه در سطح گسترده ای استفاده می شود. از جمله کنترل میزان ترافیک در خیابان ها و ارسال اطلاعات توسط gps به رانندگانی که قصد عبور از مسیر آن خیابان ها را دارند.تحت نظارت قراردادن تصادفات و شناسایی جرایم رانندگی حداقل کاربرد های دوربین مداربسته در کنترل وسایل نقلیه هستند. شناسایی اتوماتیک پلاک خودروها از جمله آخرین دستاورد های دوربین های مداربسته در این بخش می باشند.



-امنیت نقل و انتقالات:
در نقل و انتقلات عمومی از دوربین مداربسته برای جلوگیری از حوادثی که ممکن است در اثر خارج از دید بودن محل صورت بگیرد استفاده می شود. بطور مثال در متروها از دوربین مداربسته برای کنترل درهای ورود و خروج مسافران به منظور اطمینان از اینکه مسافر از در عبور کرده است و یا موارد مشابه آن در اتوبوس ها و قطارهای شهری.

انواع دوربین مداربسته
از نظر نوع سیگنال:
-دوربین های آنالوگ
-دوربین های ip (آی پی تحت شبکه)
-دوربین های دو منظوره

از نظر شکل ظاهری و کاربرد متناظر:
-دوربین های دام dome
-دوربین های صنعتی
-دوربین های مینیاتوری
-دوربین های مادون قرمز ir
-دوربین های اسپید دام (دوربین های چرخشی ptz)

از نظر قاب و پوشش:
-دوربین های ضد آب قاب بزرگ (پمپ بنزینی)
-دوربین های مخفی
-دوربین های قاب فانتزی



دوربین های آنالوگ





 این دوربین ها نسل ابتدایی دوربین های مداربسته می باشند که برای دریافت و ارسال اطلاعات صدا و تصویر از امواج آنالوگ استفاده می کنند.صدا و تصویر این دوربین ها هر یک توسط کابل دورشته ای جداگانه منتقل می شوند که یک رشته از سیم ها نقش جلوگیری از نویز بر سیم اصلی را ایفا می کند. کابل متداول برای تصویر این دوربین ها کابل کواکسیال rg59 است گرچه ارتباط تصویر این دوربین ها با کابل های مختلف بر حسب نیاز امکان پذیر است.

کیفیت این دوربین ها همانگونه که از نامشان پیداست تابعی از امواج آنالوگ است. امواج آنالوگ همواره در معرض نویز قرار دارد. نویز های مختلف الکترومغناتیسی و نویز های ناشی از نوسانات برق همواره یکی از تهدیدات جدی بر کیفیت دوربین های مداربسته آنالوگ می باشند. به همین دلیل استفاده از کابل ها و تجهیزات با کیفیت بالا روی کیفیت تصویر در این نوع دوربین ها تاثیر بسزایی دارد.



زمانی که نیاز به ارسال تصاویر و صدا بصورت بی سیم باشد این دوربین ها ضعف بزرگی از خود نشان میدهند. اگر قرار باشد تصاویر به همان صورت آنالوگ انتقال یابند باید از محدوده فرکانس امواج آنالوگ استفاده شود و این مسئله کیفیت تصویر را بیش از پیش تحت تاثیر امواج نویز و تداخلی قرار می دهد. ضمن اینکه امکان رصد کردن تصاویر در محدوده برای هر کس دیگر بسادگی فراهم می شود. بنابراین هیچوقت نمی تواند راه امن و مطمئن برای ارسال تصاویر آنالوگ باشد.

برای ضبط تصاویر آنالوگ نیز چاره ای از روی آوردن به سیستم دیجیتال نیست. بنابراین در نهایت باید تصاویر آنالوگ به دیجیتال تبدیل شوند. بدین منظور از دستگاه "ضبط تصاویر دیجیتال" dvr استفاده می شود. دی وی آر ها دستگاه های مختص ضبط و کنترل تصاویر دوربین های آنالوگ هستند. این دستگاه امکان کنترل و ارتباط دیجیتال با شبکه را نیز فراهم می کند.

به دلیل قیمت پایین تر دوربین های آنالوگ نسبت به دوربین های دیجیتال این دوربین ها به عنوان دوربین های مداربسته رایج در بازار ایران شناخته می شوند. گرچه اخیرا بازار به سمت دیجیتال شدن پیش می رود و بسیاری از سازمان ها به سوی دوربین های ip  متمایل شده اند اما هنوز سرعت جایگزینی این نسل قبلی دوربین ها با نسل جدید دوربین های دیجیتال کند است.

مزایای دوربین های آنالوگ:
-قیمت پایین
-تنوع گسترده در بازار ایران
-سادگی نصب نسبت به دوربین های دیجیتال

معایب دوربین های آنالوگ:
 -کیفیت آنالوگ : کیفیت پایین تر نسبت به دیجیتال
-امکان نویز پذیری: به دلیل استفاده از سیستم آنالوگ
-هزینه بالای سیم کشی
-ارتباط بیسیم با کیفیت پایین و نا امن

همانگونه که اشاره گردید هنوز دوربین های آنالوگ در بازار ایران به عنوان دوربین های مداربسته متداول بکار می روند. شاید بتوان یکی از دلایل عمده آن را عدم نیاز به دانش شبکه ای دانست. بسیاری از شرکت ها کارمندان خود را تنها به منظور راه اندازی و نصب دوربین های آنالوگ آموزش می دهند و از آموزش های نسبتا پیچیده شبکه ای در مورد دوربین های دیجیتال صرف نظر می کنند. لذا همچنان تقاضای دوربین های آنالوگ در بازار ایران بسیار بالاتر از دوربین های ip و تحت شبکه است.

همین امر واردکنندگان دوربین های مداربسته را نیز به واردات بیشتر دوربین های آنالوگ نسبت به دوربین های دیجیتال سوق می دهد. در هر حال یکی از مزایای اصلی دوربین های آنالوگ قیمت پایین تر آنهاست. گرچه همین قیمت پایین در پروژه های بزرگ در بالابودن هزینه های سیم کشی گم می شود. توجه به این اصل که هر دوربین با یک سیم جداگانه به دستگاه کنترل کننده وصل می شود و این خود با افزایش تعداد دوربین ها و مسافت بالای بین دوربین ها هزینه هنگفتی را سبب می شود.



دوربین های آی پی تحت شبکه
دوربین های ip نسل جدید دوربین های مداربسته هستند. امروزه بازارهای جهانی تمایل زیادی به دوربین های دیجیتال نشان داده است. این دوربین ها همانگونه که از نامشان پیداست از امواج کاملا دیجیتال برای تحلیل و ارسال داده های تصویر و صدا استفاده می کنند. یعنی برخلاف دوربین های آنالوگ، این دوربین ها از همان ابتدای دریافت تصاویر امواج را دیجیتال می کنند. ضمن بکارگیری از امواج دیجیتال ، آنها تحت بستر شبکه کنترل و مرتبط می شوند. هر دوربین همانند یک وسیله در شبکه عمل می کند و به وسیله شناسه شبکه ip و در قالب الگوها و قوانین شبکه به مرکز کنترل متصل می گردد.





همین ویژگی تحت شبکه بودن در دوربین های مداربسته ip برای آنها مزایای زیادی را به همراه می آورد.

مزایای دوربین های آی پی
-کیفیت بالای تمام دیجیتال
-امکان استفاده بهینه از کابل های ارتباطی
--امکان ارتباط بیسیم با امنیت و کیفیت بالا
-امکان ارسال همزمان تصویر،صدا و برق در بستر شبکه

معایب دوربین های آی پی
-قیمت بالای دوربین ها
-محدودیت پهنای باند
دوربین های تحت شبکه ارتباط نزدیکی با شبکه جهانی اینترنت دارند. می توانند از شبکه داخلی به شبکه اینترنت متصل شوند و یا حتی مستقل از شبکه داخلی به اینترنت مرتبط شده و از آن طریق کنترل شوند.
برای ضبط تصاویر آنها دیگر نیازی به dvr  نیست بلکه یک دستگاه که تنها ارتباط شبکه ای ایجاد کرده و داده های دوربین های آی پی را ذخیره کند کافی است. به همین دلیل مفهوم ضبط دیجیتال جای خود را به مفهوم کاربردی تر ضبط شبکه می دهد. دستگاه ضبط تصاویر دیحیتال nvr  بدین منظور مورد استفاده قرار می گیرد.

کاربرد دوربین های مداربسته ip آنجا نمود روشنی پیدا می کند که در پروژه های بزرگ بهینه سازی سیستم یک امتیاز محسوب می شود. اینکه چگونه تصاویر با حداقل کابل ارتباطی و با بالاترین کیفیت ممکن به مرکز نظارتی منتقل شود تنها از سیستم های تحت بستر شبکه بر می آید. امروزه یکی از دغدغه های مردم، عدم تمایل به وجود هرگونه سیم ارتباطیست. به همین دلیل است که شرکت های جهان تمام تلاش خود را بر ارتباطات بیسیم متمرکز می کنند.

در سیستم های مداربسته آنجا که نیاز به کابل ارتباطی است دوربین های تحت شبکه می توانند با ارتباطات سری و شبکه ای از افزایش تعداد سیم جلوگیری کنند. حال آنکه در بسیاری از مواقع در دوربین های شبکه می توان از ارتباط کاملا بی سیسم استفاده کرد.

ارتباط دوربین های مداربسته بیسیم از طریق ip  بسیار مطمئن تر و امن تر است. برخلاف دوربین های آنالوگ که نگرانی است ربوده شدن تصاویر توسط هر فرد مبتدی توسط دریافت امواج آنالوگ وجود داشت در سیستم های بستر شبکه امکان کد گذاری امنیت بالایی را برای آن فراهم می کند. ضمن اینکه ارتباط بیسیم دیجیتال و تحت شبکه بدون افت کیفیت تصویر و صداست و امواج نویز بر کیفیت تصویر بی تاثیر است.

بحث دوربین های تحت شبکه آی پی همسان با بحث بر سر شبکه های کامپیوتری بسیار گسترده و پیچیده است. اما ارتباط شبکه با دوربین های آی پی هر پیشرفت مرتبط با شبکه را نیر بر دوربین ها لحاظ می کند. از آن جمله می توان به یکی از آخرین پیشرفت های شبکه یعنی power ove ethernet یا به اختصار poe اشاره کرد که این قابلیت دوربین های آی پی را نیز شامل شده است.

poe برق را در بستر شبکه می فرستد و از کابل برق جداگانه فاکتور می گیرد. در واقع دوربین های مداربسته ip با قابلیت poe تصویر ، صدا و برق را تنها از طریق همان کابل شبکه منتقل می کنند. که این یک مزیت برای سیستم های تحت شبکه بشمار می رود.

دوربین های دومنظوره
این دوربین ها در واقع دوربین های آنالوگی هستند که پرت خروجی شبکه نیز در آنها تعبیه شده است. کیفیت آنها آنالوگ است و امکان استفاده از آنها بصورت دوربین آنالوگ و یا دوربین تحت شبکه وجود دارد.





 استفاده از این دوربین ها تنها زمانی توصیه می شود که سیستم مداربسته از نوع آنالوگ بوده اما اتصال یک یا چند دوربین بصورت مستقیم به شبکه مورد نیاز است.

 دوربین های دام dome





معنی لغتی کلمه دام dome گنبد است. در واقع دوربین دام به معنی دوربین گنبدی شکل بوده و عنوان دوربین های سقفی نیز درباره آنها بکار میرود. این دوربین ها بیشتر برای نصب بر روی سقف طراحی شده و در اشکال فانتزی و متفاوتی در بازار موجود است. صرف نظر از قابلیت دید در شب و یا نوع لنز یا نوع امواج به کلیه دوربین های سقفی گنبدی شکل دوربین دام گفته می شود.

دوربین های صنعتی







استفاده از این دوربین ها برخلاف نامشان در بازار ایران، منحصر به مصارف صنعتی نیست. این دوربین ها که نام اصلیشان دوربین های بادی body camera می باشد دوربین های مکعب مستطیل شکلی هستند که معمولا قابلیت نصب لنز بصورت جداگانه روی آنها تعبیه شده است. از آنجا که سایر دوربین ها قابلیت سوار شدن لنز یا تعویض آن را ندارند از این دوربین ها بیشتر در جاهایی استفاده می شود که زوم یا فکوس مطلوب باشد.
دوربین های صنعتی با قاب و یا بدون قاب در داخل و یا خارج ساختمان ها مورد استفاده قرار می گیرند.



دوربین های مینیاتوری



 دوربین های مینیاتوری یا mini camera همانگونه که از نامشان پیداست دوربین های مداربسته کوچک متداول در بازار هستند. از این دوربین ها بیشتر به عنوان دوربین های مخفی استفاده می شود. معمولا آنها را در جایی که می خواهند دوربین نامحسوس باشد بکار می گیرند.

دوربین های آی آر




به کلیه دوربین ها که از نور مادون قرمز برای تشخیص تصاویر استفاده می کنند دوربین های اینفرارد یا ir گفته می شود. در دوربین های مداربسته از این تکنولوژی بیشتر برای تشخیص تصاویر در تاریکی استفاده می شود. معمولا تعدادی led در اطراف لنز این دوربین ها نصب شده و بوسیله یک سنسور نور در تاریکی روشن می شوند.

دوربین های اسپیددام چرخشی




دوربین های چرخشی یا speed dome و یا ptz به کلیه دوربین های مداربسته گفته می شود که قابلیت چرخش دوربین در جای خود بوسیله کنترل کننده یا اتوماتیک فراهم شده باشد. از این دوربین ها بیشتر در مواقعی استفاده می شود که نیاز است که فرد تصاویر دوربین مداربسته را همزمان نظارت کند. از اینرو فرد می تواند با استفاده از قابلیت ptz سیستم های مداربسته ، دوربین را به هر جهت که می خواهد بچرخاند و در هر جا که می خواهد زوم کند. دوربین های اسپید دام به دلیل تعبیه شدن موتور روی آنها از قیمت بالاتری نسبت به سایر دوربین های مداربسته برخوردارند.

دوربین های ضد آب




به هر دوربین مداربسته که قاب آنها طوری طراحی شده باشد که از نفوذ آب به آن جلوگیری کند دوربین های ضد آب می گویند. ممکن است خود لنز نیز ضد آب (واتر پروف) طراحی شود اما در بیشتر موارد این قاب دوربین است که به عنوان ضد آب شناخته می شود. دوربین هایی که باید در فضای باز استفاده شوند و یا به اصطلاح دوربین های out door می بایست از قاب های ضد آب استفاده کنند.

دوربین های مخفی





دوربین های مداربسته مخفی می توانند در هر شکل و اندازه وجود داشته باشند. از آنجا که استفاده از دوربین های مخفی کاملا ابتکاری می باشد می توان آنها را در هر جای ممکن جاسازی کرد. انواع پیش ساخته آنها در قاب های مختلفی مثل قاب سیستم اطفاء یا قاب زنگ ، ساعت دیواری ، پریز برق موجود است. معمولا از دوربین های مینیاتوری به عنوان دوربین های مخقی استفاده می شود.

تجهیزات دوربین مداربسته
در این بخش به معرفی و بررسی برخی از تجهیزات و لوازم جانبی دوربین های مداربسته می پردازیم.



  dvr  چیست ؟
دستگاه ضبط تصاویر دیجیتال digital video recording  که به اختصار dvr نامیده می شود یک سیستم نظارت و کنترل بر دوربین های مداربسته آنالوگ است. این سیستم قابلیت های فرآوانی را برای دوربین ها فرآهم می کند. از ضبط تصاویر با فرمت های تصویری و کیفیت های مختلف تا قابلیت های هشداری متنوع. ارتباط با شبکه و بکارگیری نرم افزارهای کاربردی.

دی وی آر ها شامل تعداد محدودی ورودی و خروجی تصویر و صدا هستند و همین محدودیت تعداد ورودی ها آنها را دسته بندی کرده است. دی وی آر های با 4 ورودی تصویر را دی وی آر 4 کانال (dvr 4ch) می نامند. به همین ترتیب تعداد کانال ها می تواند 8 ، 16 و 32 باشد. دی وی آر های رایج در بازار از 32 فراتر نمی روند. اینها استاندارد های ورودی تصاویر هستند گرچه ممکن است برخی از شرکت ها خصوصا شرکت های چینی تعداد ورودی های متفاوتی برای محصولات خود در نظر بگیرند.

انواع dvr :
صرف نظر از انواع دی وی آر از نظر تعداد کانال که می توانند 4 کانال ، 8 کانال ، 16 کانال ، 32 کانال و یا... باشند ، dvr  های موجود در بازار در دو دسته کلی نیز تقسیم بندی می شوند.
-دی وی آر های استندلون standalone
-کارت دی وی آر

کارت dvr:
کارت dvr یک کارت کامپیوتری است که در دو حالت داخلی (اینترنال) یا خارجی (اکسترنال) بر روی کامپیوتر نصب می گردد. کارت دی وی آر در واقع رابط بین دوربین های مداربسته آنالوگ با سیستم کامپیوتر است. مابقی وظایف را کامپیوتر انجام می دهد. اطلاعات نیز درون کامپیوتر ذخیره می شود.





این سیستم بیشتر برای مصارف کوچک و استفاده های کوتاه مدت توصیه می شود. اشاره به این نکته که یک کامپیوتر را باید برای استفاده از این کارت در نظر گرفت ضمن اینکه برای کارایی و امنیت بیشتر می بایست از استفاده های دیگر با کامپیوتر پرهیز شود هزینه های بالای برق که همزمان بخش های مختلف پی سی مورد استفاده قرار می دهند همگی بازار را به استفاده از سیستم های مستقل دی وی آر سوق می دهد.

دی وی آر استندلون standalone:
سیستم dvr مستقل از کامپیوتر را دی و آر استندالون می نامند. این دستگاه که معمولا در اندازه های متفاوتی در ابعاد دی وی دی پلیر تا کیس کامپیوتر در بازار موجود است بر حسب نیاز می تواند کوچک یا بزرگ و با قابلیت های متفاوت باشد. از آنجا که این سیستم بطور خاص برای ذخیره و کنترل دوربین های مداربسته طراحی شده است استفاده از آن در مقابل نوع کارت کامپیوتر دی وی آر ترجیح داده شده و توصیه میگردد.

همانگونه که اشاره گردید تعداد کانال dvr  ها از روی تعداد ورودی تصویر تعیین می شود حال آنکه دی وی آر ها می توانند دارای تعداد کانال متفاوت ورودی برای صدا باشند. در بازار این دستگاه ها ممکن است هیچ ورودی صدا نداشته باشند و یا یک یا چند ورودی صدا در آنها تعبیه شده باشد.





معمولا دستگاه های دی وی آر ، پرتی برای لن lan شبکه دارند که به منظور ارتباط با شبکه داخلی یا اینترنت و بخصوص در  مبحث انتفال تصویر روی اینترنت استفاده می شود. دی وی آر هایی که ورودی صدا و پرت lan داشته باشند در بازار ایران اصطلاحا فول آپشن (full option) می نامند.

گرچه قابلیت های dvr ها متفاوت است و در بین فول آپشن ها نیز گزینه ها بسیار متنوع خواهند بود.

برخی از قابلیت های متفاوت dvr ها:
-هشدار قطع یا خرابی دوربین
-قابلیت حسگر حرکت motion detection
- قابلیت ضبط تصاویر با فرمت های مختلف و کیفیت های متفاوت
-ارتباط lan یا dial up
-هشدار حرکت از طریق ایمیل
-امکان ارتباط با ftp
-کنترل از طریق وب
- شمارنده ورود و خروج counter
-تنظیم نور در نور شدید یا تاریکی مطلق
-زبان های سیستم (فارسی و ...)



nvr  چیست ؟
دستگاه کنترل و ذخیره سازی تصاویر دوربین های مداربسته تحت شبکه ip را network video recording یا به اختصار nvr می نامند. این دستگاه بر مبنای کنترل دوربین های شبکه طراحی شده و مدل های مختلف آن در ابعاد مختلف موجود است. این سیستم امکان کنترل دوربین های ip و ذخیره سازی تصاویر آنها را فراهم می کند.



وظایف عمده ان وی آر ها همانند دی وی آر ها بوده و قابلیت های نسبتا مشابهی را دارا می باشند. تفاوت ها تنها در بکارگیری و نحوه ارتباطشان با دوربین هاست. برخلاف dvr ها که اتصال تصویر و صدا را بسادگی فراهم کرده اند نحوه اتصال در nvr ها تابع مستقیمی از مفاهیم شبکه های کامپیوتریست. nvr در واقع مرکز اتصال شبکه بشمار می رود و سیاست های اتصال در شبکه بر حسب نیاز با توجه به الگوی شبکه متفاوت خواهد بود.



 bnc




bnc یا british naval connector نوعی فیش ارتباطیست که به منظور اتصال کابل های کواسیال بکار  می رود. این اتصال دهنده ها برای کابل های کواکسیلی از قبیل rg59، rg58 تا rg179 و rg316 مناسب هستند.

بی ان سی ها در زمینه های متفاوتی از جمله تجهیزات رادیویی،تلویزیونی،تجهیزات آزامایشگاهی، سیگنال های ویدیویی و همچنین برخی شبکه های کامپیوتری بکار برده می شوند. همچنین این اتصال دهنده ها فیش های متداول برای ارتباط دوربین های مداربسته آنالوگ هستند.



همانند سایر اتصال دهنده ها bnc ها نیز بصورت نری و مادگی با یکدیگر متصل می شوند شامل یک پین داخلی و یک فک دوار چرخنده می باشند. بدنه چرخشی بی ان سی نر در بی ان سی ماده با چرخشی 180 درجه قفل می شود.طراحی داخلی bnc ها سبب اتصال قفل شونده و مطمئن شده است.
bnc های موجود در بازار بسته به نوع اتصال آنها با کابل و همچنین ابزار اتصال دهنده آنها در انواع مختلفی یافت میشوند. از آن جمله می توان به بی ان سی های پیچی ، بی ان سی های فنری، بی ان سی های پرسی و... اشاره کرد.

برای اتصال بی ان سی های پرسی به کابل کواکسیال ابزار پرس بی ان سی نیاز است اما برای بی ان سی های پیچی یک پیچ گوشتی ریز کفایت می کند. که البته نیاز به توضیح نیست که اتصال بی ان سی های پرسی مطمئن تر می باشد.



راهنمای انتخاب لنز مناسب
یکی از دغدغه ها هنگام نصب دوربین های مداربسته خصوصا دوربین های صنعتی ،انتخاب نوع لنز مناسب برای محل و هدف مورد نظر است. اینکه چه لنزی را برای زوم و فوکوس روی بخشی خاص از محیط انتخاب کنیم.
همانطور که میدانید لنزها در اندازه های متفاوتی در بازار موجودند. که متداولترین آنها لنزهای 4.3 ، 6 ، 8 ، 12 و یا 16 میلیمتری هستند.
در تصاویر زیر دوربین در موقعیت یکسان و فاصله 10 متری از ساختمان روبرو نصب شده است. با تغییر لنزها تصاویر را با هم مقایسه می کنیم. با توجه به تصویر مربوط به لنز 4.3 میلیمتری ، واضح است که برای دید کاملتر باید این لنز را انتخاب کنیم. هرچه به لنز 16 میلیمتری پیش می رویم زوم بیشتر شده و دامنه دید کمتر می شود.





   لنز 4.3 میلیمتری



لنز 6 میلیمتری



لنز 8 میلیمتری



لنز 12 میلیمتری





 لنز 16 میلیمتری

منبع:imenbartar.com

جهت آشنایی با بهترین مارک دوربین مداربسته کلیک کنید



Wide dynamic Range) WDR ) چیست؟

اصلاح WDR مخفف عبارت wide dynamic range (بازه دینامیکی بالا) است. در این مطلب بیشتر در رابطه با این اصطلاح صحبت خواهیم کرد.



دامنه داینامیک به میزان توانایی دوربین در دریافت تصاویر در بازه های نوری متفاوت اطلاق می شود. هرچه این دامنه بیشتر باشد دوربین توانایی بیشتری در دیدن اختلاف نور متفاوت دارد. برای بیشتر دوربین های معمولی این بازه حدود 50db است، و البته چشم یک انسان معمولا حدود 100db دامنه دینامیکی دارد.



WDR یا دامنه دینامیکی بالا در مورد دوربین هایی مورد استفاده قرار میگیرد که بازه دینامیکی بیشتری از دوربین های عادی دارند.

اختلاف سطح نور در محیطهای مختلف یکی از مشکلات اصلی دوربین ها است. این مشکل زمانی ایجاد می شود که یک منبع نور قوی (مانند نور خورشید) در یک محیط نسبتا تاریک وجود دارد. وجود منبع نور باعث خواهد شد دیافراگم دوربین بسته شود و قسمت های کم نور تر به صورت کاملا تاریک به نمایش در خواهند امد.

برای رفع این مشکل از دو مکانیزم مختلف BLC و WDR استفاده میشود. در مکانیزم WDR دوربین به دو CCD سرعت بالا و سرعت پایین مجهز شده است. در ابتدا CCD سرعت پایین (با مدت زمان نوردهی زیاد) و سپس CCD سرعت بالا (با مدت زمان نوردهی کم) تصویر را پیمایش میکنند.

پس از آن دو تصویر به دست اماده از این دو حسگر با هم ترکیب میشوند و تصویر نهایی را تولید میکنند که نور مناسبی هم در نقاط هم نور و هم در نقاط پر نور دارد.

استفاده از مکانیزم WDR تا حد زیادی مشکل اختلاف سطح نور (ضد نور) را حل میکند اما عیب هایی نیز دارد. مانند:نویز موجود در قسمت های مختلف تصویر ممکن است متفاوت باشد. مخصوصا در قسمت های تیره تصویر معمولا نویز بیشتر است.

ممکن است سطح روشنایی قسمت هایی که بین دو سطح با روشنایی مختلف قرار دارند متفاوت باشد.ممکن است زنده بودن رنگ ها به شدت کاهش یابد .
